3D-printet kabinet på DIN-skinne i el-tavle

Elektronik & teknologi — kabinetter der passer dit print, ikke omvendt

Q: Kan I printe flammehæmmende kabinetter?

Ja — PC-FR er klassificeret UL94 V-0, og databladet kan følge leverancen til jeres dokumentation. Standardvalget til el-nære applikationer.

Q: Hvordan får jeg kabinettet til at passe mit PCB?

Send STEP-fil fra jeres ECAD/MCAD eller blot boardets mål og hulplacering — så designer vi kabinettet omkring det, med montagetårne og udsparinger på plads.

Q: Kan logo og mærkning printes på?

Ja, UV-print lægger fuldfarvet grafik, piktogrammer og serienumre direkte på kabinettet — slidstærkt og uden klistermærker.

Q: Hvad med varmeudvikling?

Vi designer ventilation, chimney-effekt og eventuelle indstøbte metalflader efter komponenternes effekt. Ved høje temperaturer vælges PC eller PA6-CF frem for PETG.

Q: Hvad koster et printet kabinet sammenlignet med sprøjtestøbning?

Under ~500 stk. vinder print næsten altid: ingen form (typisk 40.000–150.000 kr.), ingen minimumsserie, ændringer for få hundrede kroner. Over ~1.000 stk. om året bør sprøjtestøbning regnes igennem — vi hjælper med DfM og bro-serier. Minimumsordren er 500 kr. ekskl. moms.

Q: Kan I levere ESD-sikre dele?

Ja — holdere, bakker og fixtures til ESD-zoner udføres i ESD-modificeret materiale med overflademodstand i det korrekte område. Angiv kravet i forespørgslen.

Q: Kan I printe kabinetter til udendørs brug?

Ja — ASA er UV-stabil og formstabil til udendørs enclosures. Tætning mod IP-klasse løses med printet not til O-ring eller pakning i TPU.

Q: Hvordan får I stik-udskæringerne præcise?

Vi arbejder fra jeres STEP/DXF med stik-positioner og tilføjer tolerancer efter materiale. Første print måles mod tegning; passer det ikke, justerer vi og printer om uden beregning.

Maker Factory i Varde printer kabinetter, frontpaneler, DIN-skinne-holdere og testfixtures til dansk elektronikudvikling — bindende tilbud inden 2 timer, levering på 2–5 hverdage. Kabinettet bygges om jeres PCB, ikke omvendt.

Upload og få tilbud +45 42 71 12 79

Alle uploads behandles sikkert og fortroligt · NDA muligt

BRANCHE · ELEKTRONIKTILBUD < 2 TIMER 100 % DANSK

Hvorfor print til elektronik?Typiske opgaver Galleri Gå i dybden FAQ

HVORFOR PRINT TIL ELEKTRONIK?

Hvad er 3D-print til elektronik og teknologi?

3D-print til elektronik dækker kabinetter (enclosures), frontpaneler, DIN-skinne-holdere, kabelaflastning, ESD-sikre holdere og testfixtures — printet direkte fra PCB-filens omrids i materialer som PETG, PC og flammehæmmende PC-FR. I modsætning til standardkabinetter passer geometri, stik-udskæringer og monteringspunkter præcist til boardet, og designet kan itereres i takt med hardwaren.

For udviklingsteams betyder det, at indpakningen følger sprintet: nyt board-layout mandag, nyt kabinet i hånden torsdag. For småserier betyder det et færdigt produkt uden sprøjtestøbeform.

Hardwareudvikling strander ofte på indpakningen: boardet virker, men standardkassen passer ikke, og sprøjtestøbning kræver styktal, der ligger år ude i fremtiden. Printede kabinetter lukker hullet — designet om jeres PCB med montagetårne, udsparinger og snap-låg, klar på dage.

Upload og få tilbud →UV-print af grafik

ELEKTRONIK · PCLysledere og skueglas muligt

TYPISKE OPGAVER

Det printer vi til elektronik

Designet til DIN-skinner, standard-PCB’er og virkelige EMC-hensyn.

Kabinetter & enclosures

Bygget om jeres board — montagetårne, snap-låg og ventilation.

Frontpaneler

Laserskåret akryl eller printet panel med UV-printet grafik.

DIN-skinne-holdere

Moduler og klemkasser til tavlemontage — også i PC-FR.

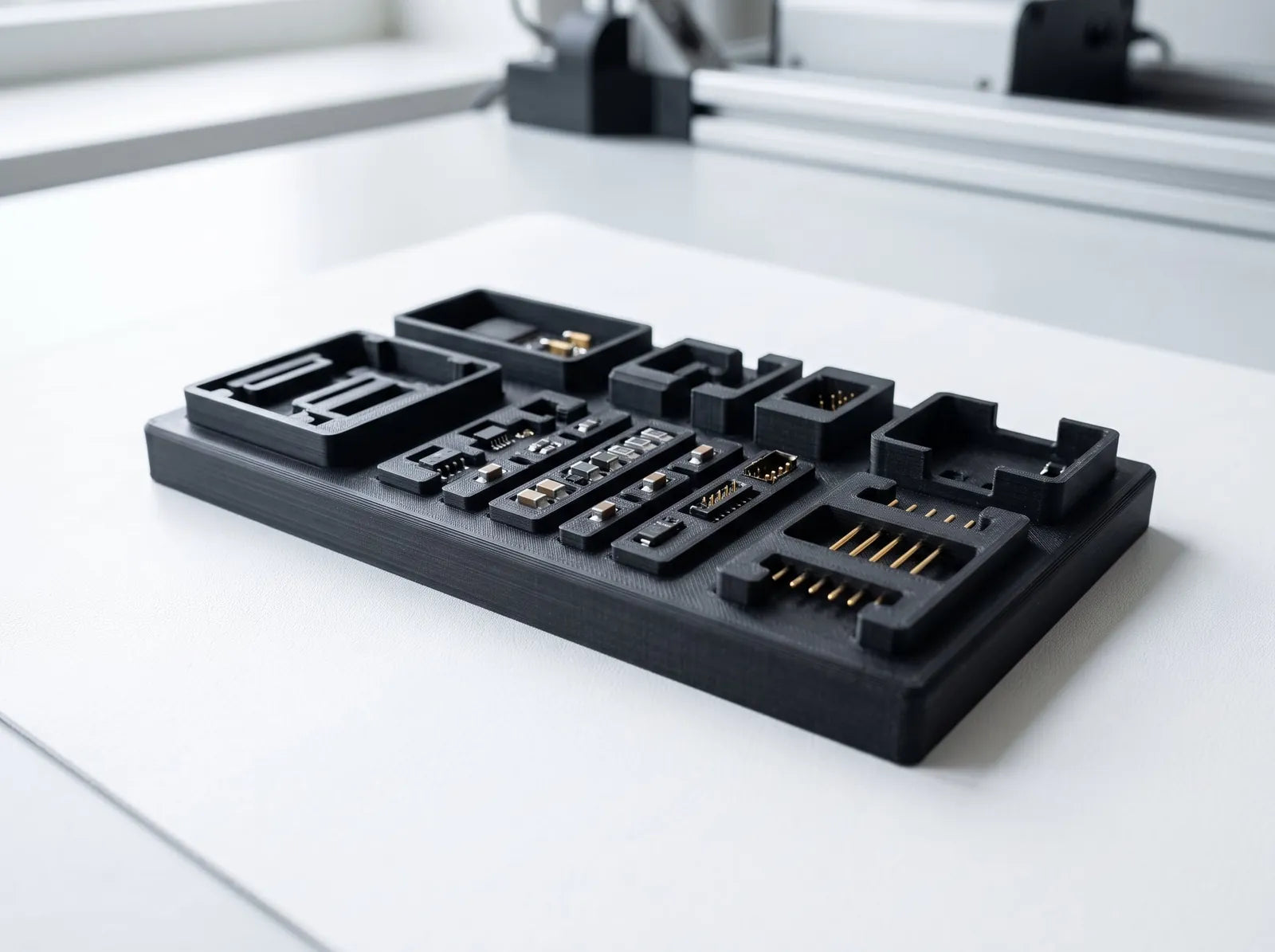

ESD- & testfixtures

Holdere til produktion og test af elektronik.

Kabelaflastning

Tyller, clips og aflastninger tilpasset jeres kabling.

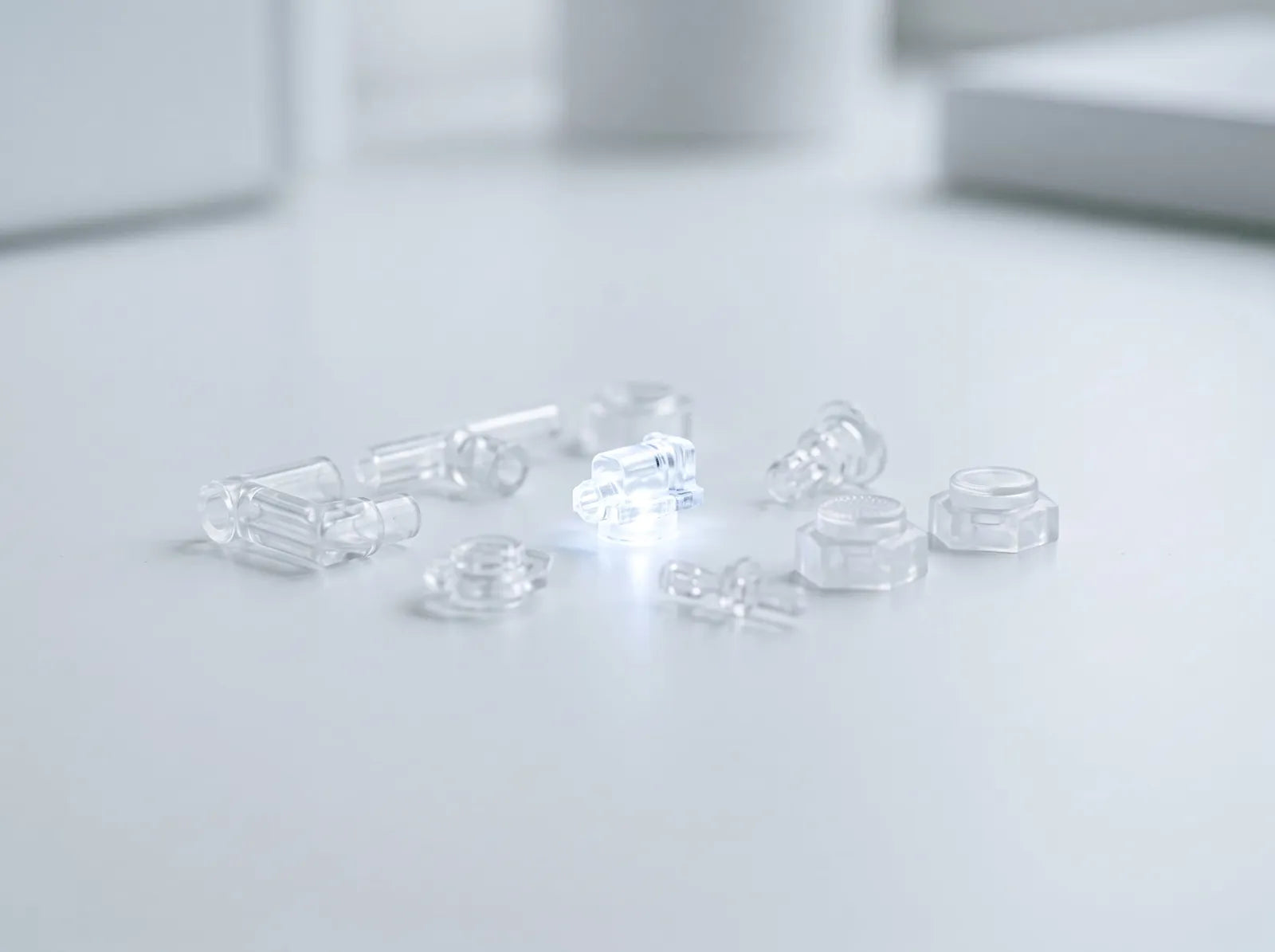

Lysledere & knapper

Transparent resin til LED-føring og taktile betjeningsdele.

KVALITET & FORTROLIGHED

Målerapport på kritiske mål NDA & fortrolige filer som standard Batch-sporbarhed pr. serie 100 % dansk produktion

GALLERI

Elektronik & teknologi fra vores værksted

GÅ I DYBDEN

Alt om 3D-print til elektronik — fra PCB-fil til færdigt kabinet

FAGLIGT

Kabinetter bygget om dit PCB

Fra board-fil til kabinet. Send STEP-eksporten fra jeres ECAD (eller blot boardets mål og hulbillede), så designes kabinettet omkring det: montagetårne med messingindsatser præcis under skruehullerne, udsparinger der flugter stikkene, og lysledere hen til status-LED\u2019erne. Snap-låg eller skruesamling efter servicebehov.

Første kabinet printes og testes med det rigtige board; derefter låses profilen til småserie. Rettelser mellem serier koster en filændring — ikke et nyt værktøj.

Termik og EMC-hensyn. Ventilation designes efter komponenternes faktiske effekt: skorstenseffekt over spændingsregulatorer, indtag lavt, udtag højt. Ved EMC-krav forberedes kabinettet til afskærmning — kobbertape-baner, jordingspunkter og metalliserede indsatser. Vi rådgiver ærligt om, hvornår et metalkabinet er det rigtige valg.

FAGLIGT

PC-FR og UL94 V-0 i praksis

Hvornår kravet gælder. El-nære plastdele i tavler, transportmidler og fast installation møder ofte kravet UL94 V-0: materialet skal selvslukke inden 10 sekunder uden brændende dryp. PC-FR opfylder kravet og printes hos os som standardmateriale — med producentens datablad og batchinfo vedlagt leverancen.

Bemærk at klassifikationen gælder materialet ved testede godstykkelser; meget tynde vægge kan falde udenfor. Det tjekker vi i filgennemgangen, når I oplyser brandkravet.

DIN-skinne som standard. Klemkasser, modulholdere og hjælpekomponenter designes med DIN-clips printet ind eller med standard metalclips monteret — klar til tavlen uden ekstra beslag.

FAGLIGT

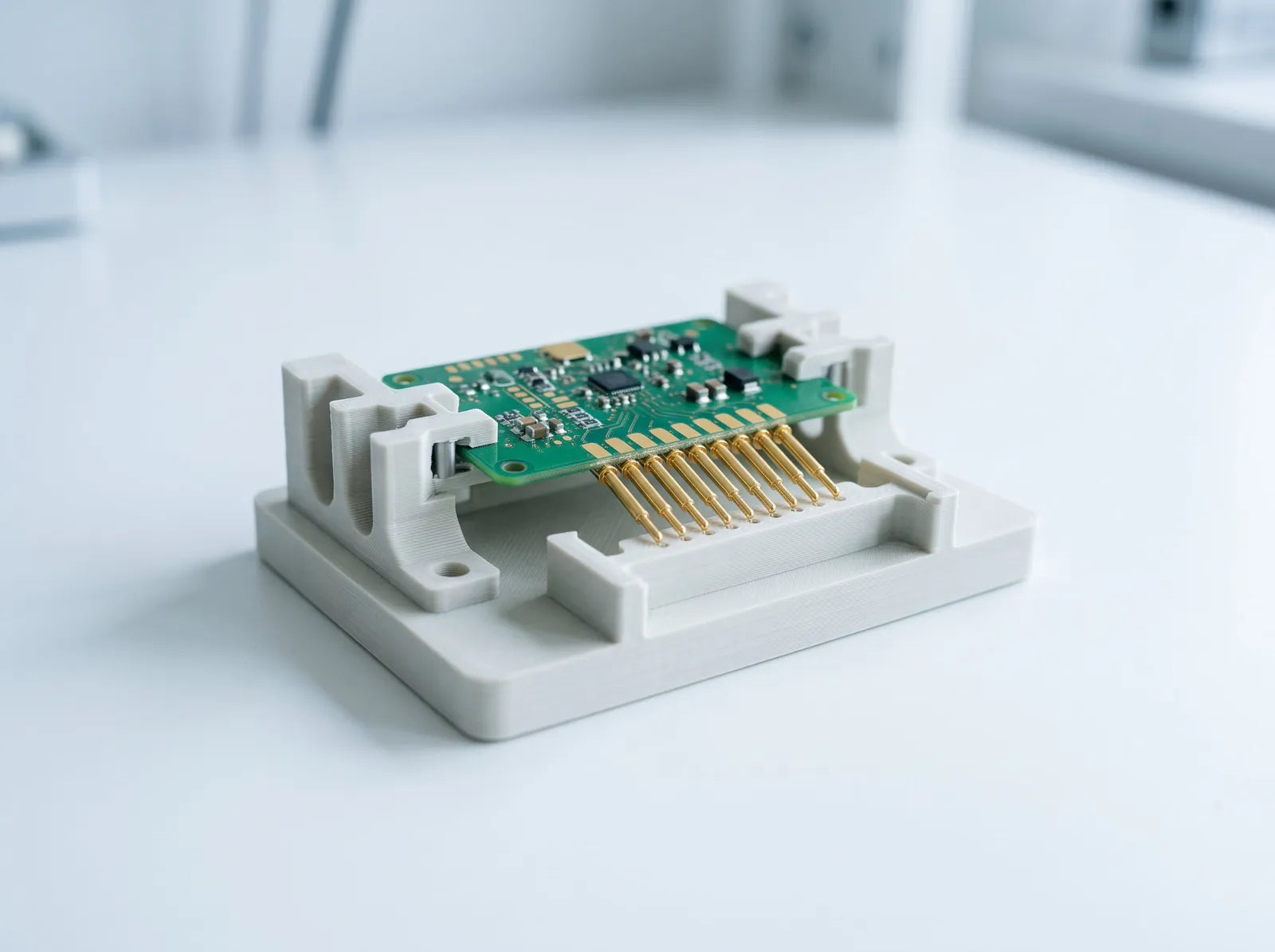

ESD-holdere og testfixtures

Fixtures der rammer padsene. Programmerings- og testjigs printes med pogo-pin-huller placeret direkte fra jeres pick-and-place-koordinater — præcision der rammer testpads første gang. Boardet styres af konturspor og trykkes af integrerede klemmer eller magnetlåse.

Til håndtering mellem processer printes bakker med boardkonturer, så paneler og moduler ligger fast uden at flekse.

ESD-sikre miljøer. Til ESD-følsomme områder rådgiver vi om ledende og dissipative materialevalg samt design, der undgår opladning — og er ærlige om grænserne: certificerede ESD-krav løses nogle gange bedst med dedikerede industrimaterialer, som vi henviser til.

FAGLIGT

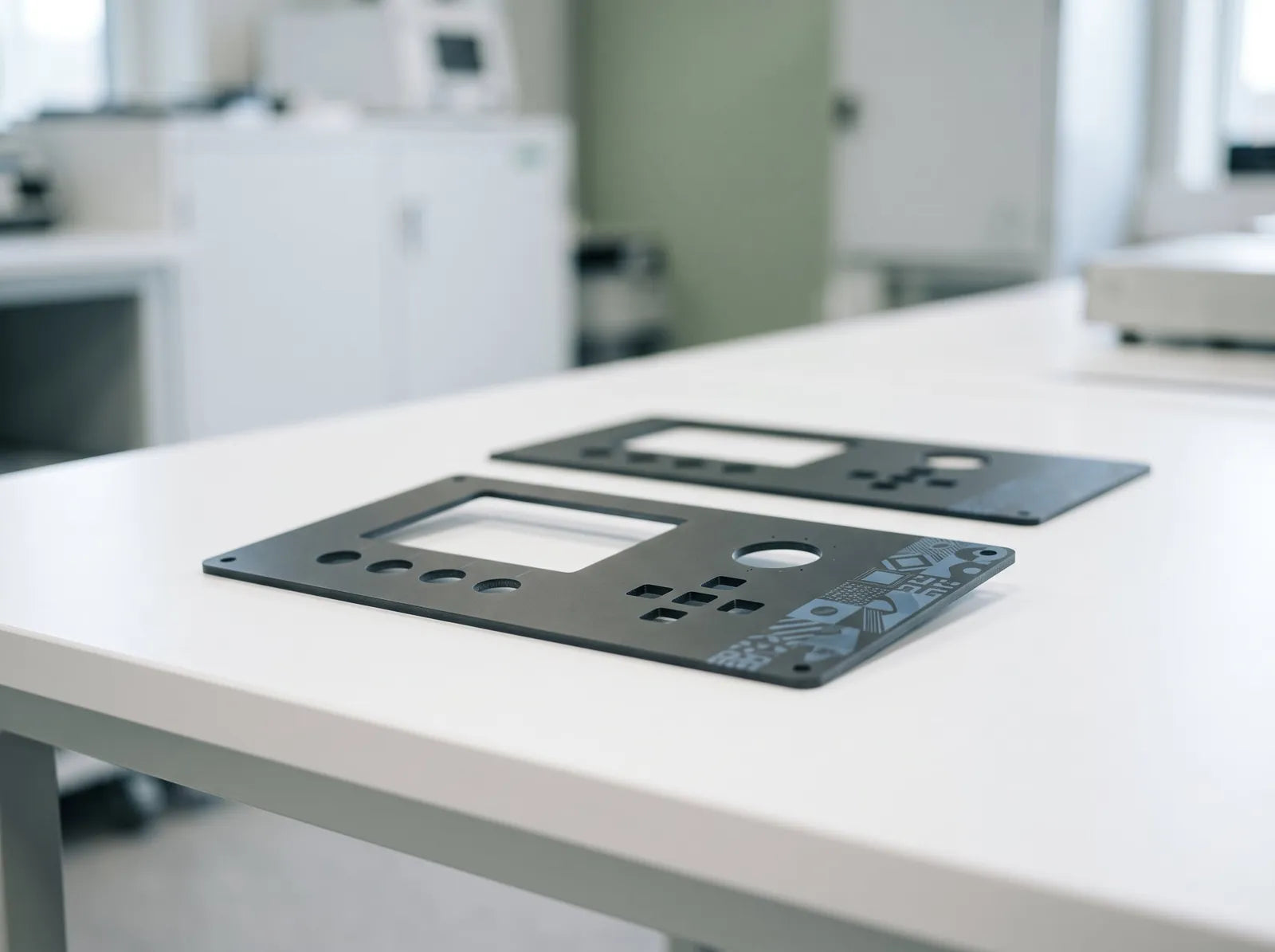

Frontpaneler og betjening

Panelet er produktets ansigt. Et frontpanel skal både informere og holde: laserskåret akryl med UV-printet grafik giver skarpe piktogrammer, mættede farver og slidstyrke uden klistermærker. Udsparinger til knapper, display og stik skæres i samme opspænding, så alt flugter.

Alternativt printes panelet som del af kabinettet med forsænket grafik og gennemskinnelige lysleder-zoner — én del, ingen montage.

Serie med ens udtryk. Grafikopsætningen gemmes sammen med skærefilen, så panel nummer 200 er identisk med nummer 1 — også når serien bestilles ad flere omgange.

FAGLIGT

Fra udviklingsboard til produkt

Iterér indpakningen som koden. Hardwareudvikling er iterativ — indpakningen bør være det samme. Med print koster en ny kabinetversion dage og få hundrede kroner, så mekanikken kan følge med elektronikkens sprints i stedet for at vente på Kina-værktøjet.

Når produktet er klar til markedet, dækker printede småserier de første 50–1.000 enheder, mens salget bevises — og sprøjtestøbningen kan vente, til volumen retfærdiggør den.

REFERENCE

Flere faglige emner

Fold et emne ud og læs hele afsnittet.

MATERIALER06 Materialer til elektronik — flammehæmning, ESD og varmePC-FR er valget, hvor der er krav om flammehæmning: UL94 V-0-klassificeret, slagfast og varmefast til ca.Læs hele afsnittet →Luk ↑

PC-FR er valget, hvor der er krav om flammehæmning: UL94 V-0-klassificeret, slagfast og varmefast til ca. 110 °C — el-kabinetter, netdelshuse, industrielektronik. PC uden FR til transparente eller slagfaste huse; PETG til prototyper og indendørs kabinetter uden krav. ASA til udendørs enclosures i UV. ESD-sikre holdere og fixtures udføres i ESD-modificeret materiale efter behov.

Varmeudvikling håndteres i designet: printede ventilationsspalter, kanaler til køleluft og monteringspunkter til kølelegemer tegnes direkte ind. Kræver kabinettet EMC-skærmning, kombineres printet hus med ledende maling eller indlagt skærmplade.

SERIE07 Dokumentation, mærkning og serieproduktionPr. ordre leveres materialedatablad, lot-nummer og printprofil. UL94-klassifikation dokumenteres via materialeleverandørens datablad. Logo …Læs hele afsnittet →Luk ↑

Pr. ordre leveres materialedatablad, lot-nummer og printprofil. UL94-klassifikation dokumenteres via materialeleverandørens datablad. Logo, produktnavn, serienummer og CE-mærke UV-printes eller lasergraveres direkte på kabinettet — ens fra styk 1 til 500.

Frontpaneler i serie får ens finish og skarp grafik via UV-print i brandfarver; lysledere til status-LED printes i transparent resin. Læs mere under UV-print og lasergravering.

TOLERANCER08 Typiske dele, mål og tolerancerKabinetter fra 40 × 40 × 20 mm (sensor-noder) til 250 × 250 × 120 mm (industrikabinetter) i PETG, PC eller PC-FR; vægtykkelse 2–3 mm …Læs hele afsnittet →Luk ↑

Kabinetter fra 40 × 40 × 20 mm (sensor-noder) til 250 × 250 × 120 mm (industrikabinetter) i PETG, PC eller PC-FR; vægtykkelse 2–3 mm, snap-fit eller skruesamling med printede gevindindsatser M2,5–M4. Stik-udskæringer ±0,2 mm — USB-C, RJ45, M12, DIN-stik. Frontpaneler 1,5–3 mm med UV-printet grafik, knaphuller ±0,15 mm. DIN-skinne-holdere efter EN 60715 (35 mm) med printet klips. ESD-fixtures til testpads ±0,1 mm i SLA.

FDM leverer ±0,2 mm op til 100 mm; SLA ±0,1 mm til fixtures og lysledere. PCB-monteringspunkter printes med tillæg og efterbores, hvor pasningen er kritisk. Vi arbejder fra jeres STEP/DXF og angiver forventet tolerance i tilbuddet.

FILKRAV09 Processen trin for trin — fra board-fil til kabinet i serie1. Forespørgsel med PCB-omrids (STEP/DXF), komponenthøjder, stik-positioner og montering. 2. Bindende tilbud inden 2 timer; kabinetter med …Læs hele afsnittet →Luk ↑

1. Forespørgsel med PCB-omrids (STEP/DXF), komponenthøjder, stik-positioner og montering. 2. Bindende tilbud inden 2 timer; kabinetter med termik, EMC eller IP-krav inden 24 timer. 3. Printbarhedstjek og designforslag: ventilation, kabelaflastning, snap-fit vs. skruer, hvor logoet skal sidde. 4. Første prototype på 2–5 hverdage — I tester pasning og termik med det rigtige board.

5. Iteration: ændringer for få hundrede kroner, ny prototype på dage. 6. Godkendelse → profilen låses på varenummer. 7. Serie 10–1.000 stk. fra printerfarmen med ens finish, UV-printet mærkning og pakning efter ønske. 8. Genbestilling er en mail med et antal. Læs mere under serieproduktion.

FAGLIGT10 Fejl vi ser ofte — og hvordan vi undgår demHyppigste fejl: kabinettet tegnes uden termik.Læs hele afsnittet →Luk ↑

Hyppigste fejl: kabinettet tegnes uden termik. Elektronik afgiver varme, og et lukket PETG-kabinet uden spalter bliver blødt ved 60 °C indvendigt. Vi tegner ventilationsspalter og kanaler ind — eller vælger PC, der tåler 115 °C. Anden fejl: nul spillerum om PCB'et. Boards varierer ±0,2 mm, print også — vi lægger 0,3–0,5 mm til og bruger styretappe. Tredje: flammehæmning glemt til produktet er færdigt. Kræver anvendelsen UL94 V-0, skal det være PC-FR fra første prototype — materialet ændrer vægtykkelse og geometri.

Fjerde: mærkning som klistermærke. UV-print eller lasergravering direkte på kabinettet holder, ser professionelt ud og koster ikke ekstra arbejdsgang ved montering.

FAGLIGT11 Sådan kommer I i gangSend PCB-omrids som STEP eller DXF, angiv stik-positioner, højde på komponenter og montering (DIN, væg, bord).Læs hele afsnittet →Luk ↑

Send PCB-omrids som STEP eller DXF, angiv stik-positioner, højde på komponenter og montering (DIN, væg, bord). Inden 2 timer har I bindende tilbud med materialevalg — komplekse kabinetter med termik eller EMC inden 24 timer. Første prototype leveres på 2–5 hverdage, ekspres 1–2.

Når kabinettet er godkendt, låses profilen, og serier på 10–1.000 stk. bestilles på varenummer uden nyt tilbud. Læs mere under serieproduktion.

ØKONOMI12 Hvad afgør prisen — og hvordan I holder den nedePrisen på kabinetter og fixturer afgøres af tre ting: materialevolumen (ikke emnets størrelse — en hul del er billig), printtid (højde og …Læs hele afsnittet →Luk ↑

Prisen på kabinetter og fixturer afgøres af tre ting: materialevolumen (ikke emnets størrelse — en hul del er billig), printtid (højde og laghøjde) og antal (opstart fordeles). Efterbehandling, gevindindsatser, indfarvning og dokumentation lægges til som tilvalg pr. styk eller pr. ordre.

I holder prisen nede ved at sende filen tidligt, så vi kan foreslå orientering, vægtykkelse og materiale før tilbuddet; ved at bestille i antalstrin (10, 50, 100), hvor opstarten deles; og ved at samle flere varenumre i én ordre. Prisberegneren giver et vejledende overslag til budgettering — det bindende tilbud kommer inden 2 timer.
